3.点亮第一盏LED小灯

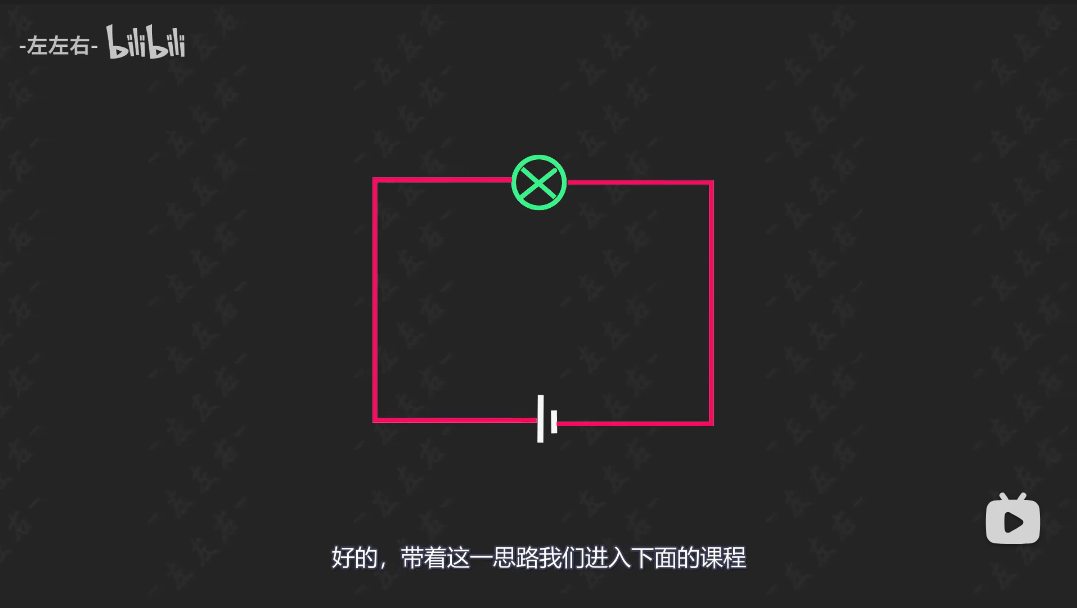

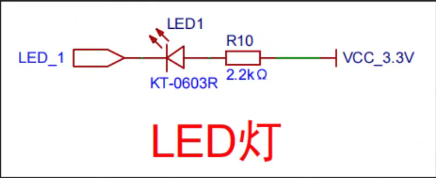

       hello,小伙伴们,大家好,这里是左左右,今天带大家点亮第一盏LED小灯,根据我们初中学过的知识，点亮一盏灯需要具备什么条件呢？首先肯定要有灯吧,我们再添加一个电源,用导线将他两连在一起,这时我们的小灯就会被点亮了,好的，带着这一思路我们进入下面的课程。        现在我们打开我为大家准备的这块学习板的电路原理图，没拿到的小伙伴们可以扫码关注我的个人公众号获取，我们找到LED灯的电路图，将他单独拿出来。

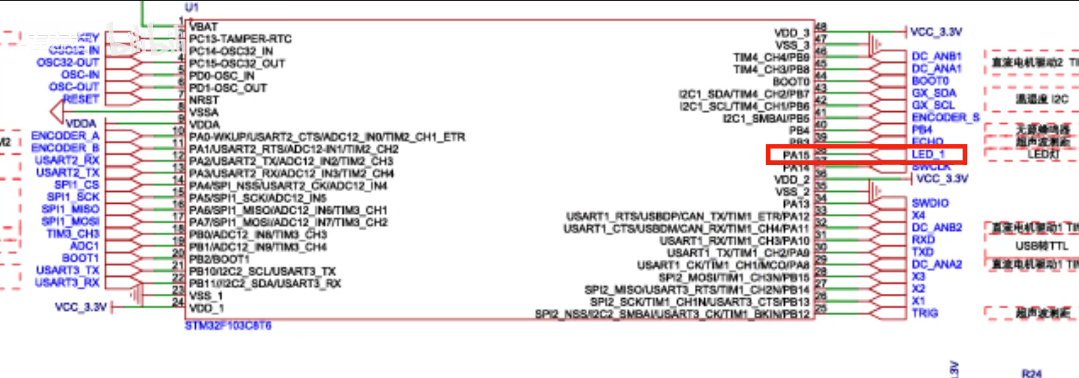

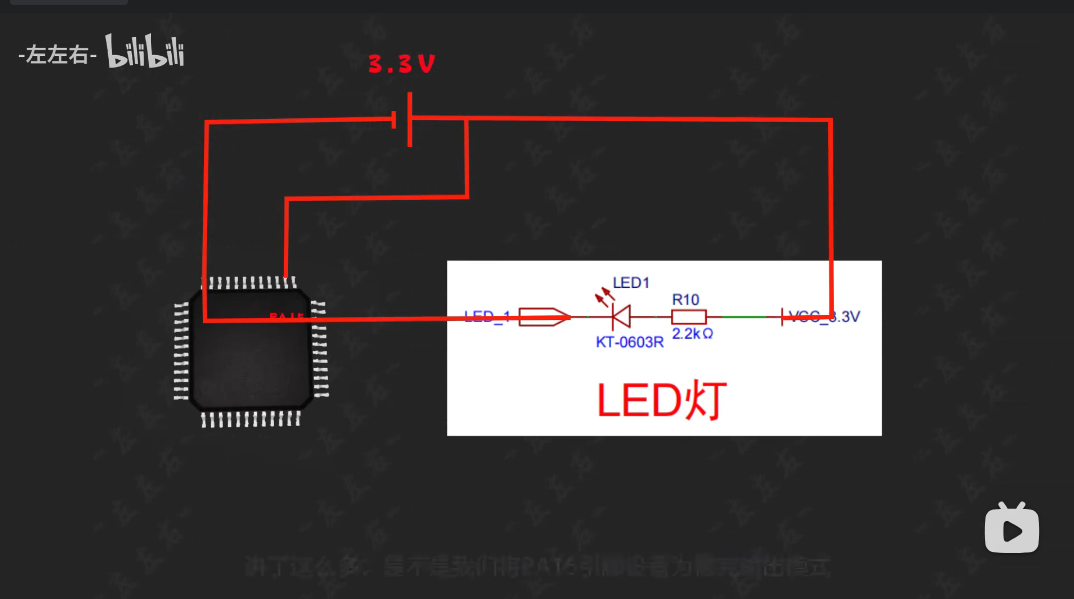

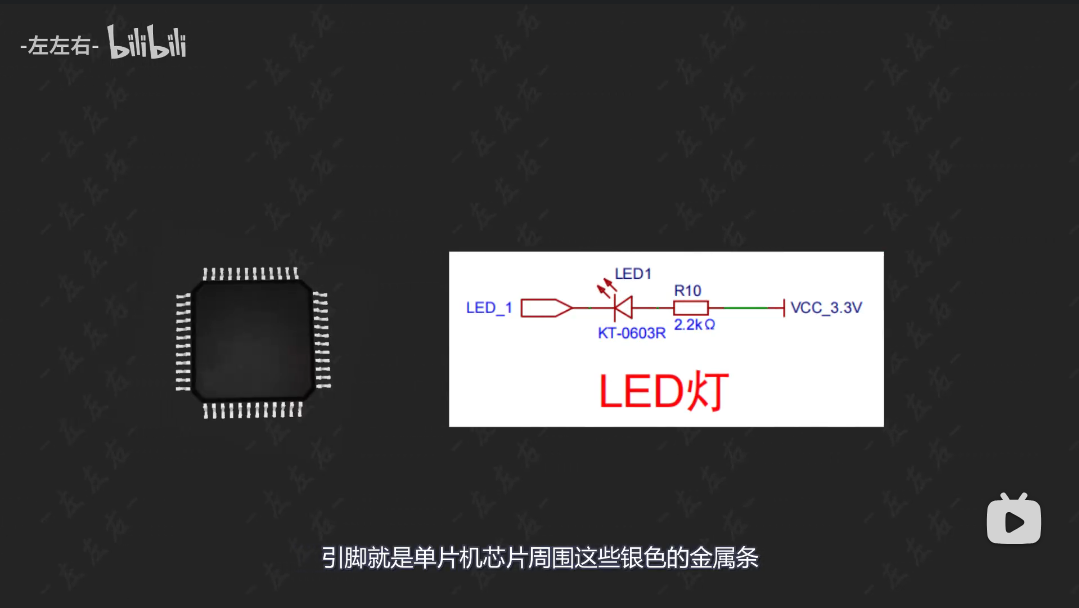

       这里的LED_1代表什么呢？这时我们打开另外一张原理图，从中不难发现LED_1就是单片机的PA15引脚，记住PA15这个引脚，呆会要考。        那么什么是引脚呢？引脚就是单片机芯片周围这些银色的金属条。        每个金属条官方都有命名，比如PA1，PB3，PC10等等，现在，我们要在单片机上找到哪个引脚呢？对，PA15，这里，我们假设这个引脚就是PA15，将PA15与LED_1相连，下面，我们将stm32也供上电，tm32的正常工作电压就是3.3V 现在，我们感觉是不是离LED灯的点亮就剩一步之遥了，那么PA15有什么功能呢？PA15是GPIO口，翻译过来就是通用输入输出口，它在推挽输出模式下 既可以输出3.3V的高电平，也可以输出0V的低电平，那么它是怎么实现的呢，具体原理我们下节课再讲，现在我们可以这样理解，当PA15与电源正极相连时，输出3.3V的高电平，与电源负极相连时，输出0V的低电平，在低电平状态下，灯是不是就被点亮了？        讲了这么多，是不是我们将PA15引脚设置为推完输出模式，输出低电平，LED小灯就被点亮了？

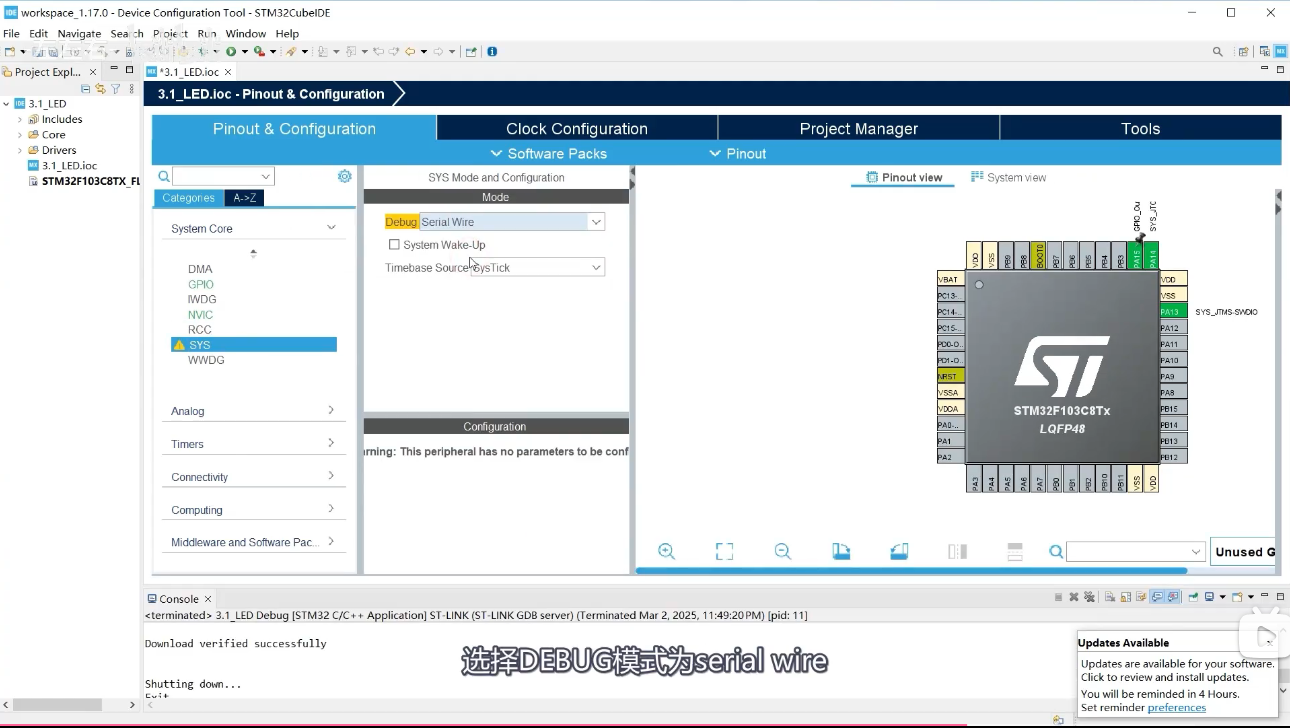

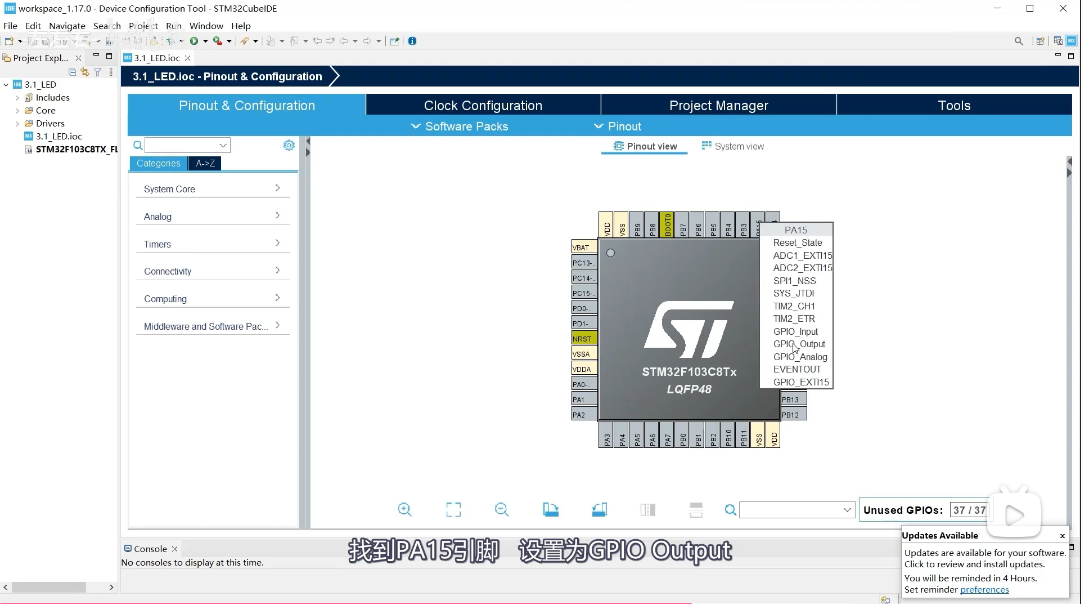

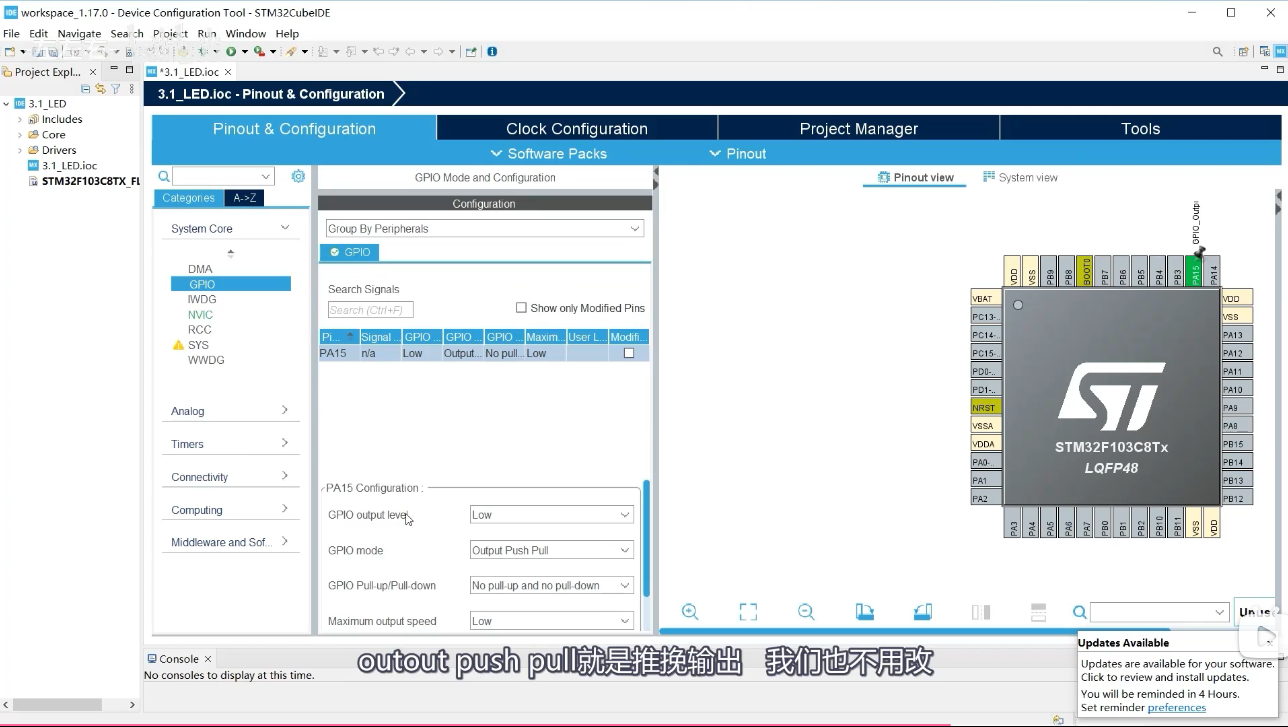

       下面我们来验证这个结论是否正确，双击，打开软件，新建项目，在这里我们输入我们单片机的型号，stm32f103c8t6，我们选择第一个，点击收藏 ，点击finish，我们设置项目名称为3.1_LED，点击finish,现在我们看到的就是STM32的示意图,找到PA15引脚，设置为GPIO Output。        点击这里,找到GPIO,GPIO output level,就是高低电平的选择 ,现在默认是低电平我们不用改,GPIO modo 就是GPIO的输出模式的选择,outout push pull就是推挽输出,我们也不用改。        然后点击SYS,选择DEBUG模式为serial wire        然后我们点击保存,之后代码就自动生成了,（这里有一点需要补充，大家在下载完软件后要注册自己的账号，stm32CubeIDE才能正常使用）下面我们拿出我为大家准备的这块学习板,先把STLINK和学习板连在一起,然后将我们的USB延长线的一端与电脑连接,另一端与STLINK相连,如果之前买过最小系统板的同学也可以按我的电路图进行连线,好的,我们回到软件,点击绿色小三角小灯就被点亮了,是不是很简单？,这节课我们在没有输入代码的情况下，点亮了一盏LED小灯,是不是单片机的学习也没有想象中的那么难？通过这一节的学习，我们要明白单片机的学习一定要懂原理，懂原理了你才会知道自己要做什么，要怎么做，不论是硬件还是软件都是你实现自己的想法的工具而已，不懂原理的学习是很艰难的，也是违背常理的，所以不要只是盲目的去学软件的使用和代码的编写，那样的学习到最后只会是竹篮打水一场空，在接下来的学习中，我会将这一思想贯穿整套教程，这节课听明白的同学可以把听明白了三个字打到公屏上了。
好了，今天的课程就到这里了，您的一键三连是我坚持更新下去的最大动力 我们下节课见
